Как устроен считыватель штрих кода

Штрихкодирование и использование сканеров штрих-кода – надежный механизм, позволяющий проконтролировать путь изделия от склада до реализации и эффективно управлять производством за счет идентификации товаров.

Применение штрих-кодов в системе торговли облегчает труд кассира, почти на 30% уменьшает время получения покупателем чека за купленный товар и ввода данных в ЭВМ. Кассир с помощью сканера проводит по штрихкоду, и цена товара отображается на табло. Информация о продаже товара поступает в центральный компьютер, подсчитывающий оставшийся товар, и при необходимости делается запрос на склад новой партии. Поиск нужного товара на полках также осуществляется при помощи сканера и штрихового кода.

Автоматизированный учет проданной продукции проводится в любое время, по мере надобности со склада подается необходимый товар. За счет этого осуществляется прогнозирование поступлений в розничную торговлю, что особенно актуально для скоропортящихся продуктов, упрощается инвентаризация товаров на складах и в магазинах.

Штриховой код содержится на упаковках с продуктами, журналах, книгах, канцтоварах, печатных платах внутри компьютеров.

Существуют разные виды устройств, предназначенные для считывания штрих-кода

• Световой карандаш - устройство в составе дисплея для корректировки информации.
• Лазерный сканер.
• ПЗС-сканер или терминал сбора данных (ТСД) с функциейсканера.

Каждый из этих приборов имеет устройство, излучающее красный свет, и приёмник (фотодиод или ПЗС-микросхема – полупроводниковый прибор с зарядовой связью). При перемещении устройства поперёк рисунка штрихкодировки в приёмник направляется отражённый световой сигнал, меняющийся по интенсивности в зависимости от ширины и последовательности штрихкодировки.

За счет приёмника происходит преобразование светового сигнала в электрический, его амплитуда соответствует интенсивности света. На выходе получается электрический сигнал в виде меандра (прямоугольного сигнала), в дальнейшем преобразующегося в цифровой сигнал в виде последовательности цифр «0» и «1», после чего информация передается на компьютер или кассовый аппарат.

Световые карандаши недорогие и применяются в библиотеках и больницах, но для их использования нужно соблюдать определенный угол наклона и скорость перемещения. Лазерные сканеры надежные, их применяют в магазинах и супермаркетах. Устройство распознает информацию на расстоянии от 10 до 40 см от товара. ПЗС-сканеры со светодиодами - это приборы с зарядной связью, дешевле лазерных, но расстояние считывания - не больше 20 см. Представляют собой полоску светочувствительных элементов и обеспечивает большую глубину резкости.

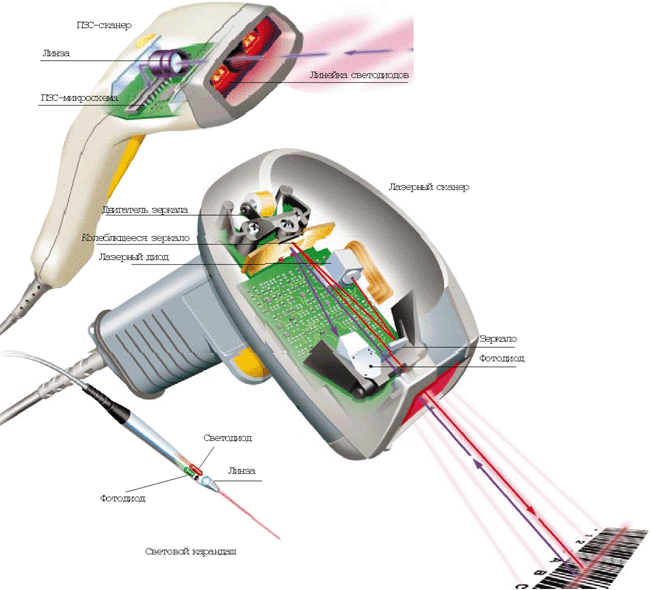

Колеблющееся зеркало в лазерном сканере (в центре) или вращающаяся призма направляют луч видимого красного света на штрих-код. Отражённый луч считывается с помощью фотодиода и передает электрический сигнал, согласно рисунку штрихов. В нижней части светового карандаша расположены свето- и фотодиоды. Для считывания штрих-кода необходимо провести кончиком карандаша над ним. В ПЗС-сканерах происходит считывание не одного фотодиода, целая линейка ПЗС-приёмников.

UPC означает Universal Product Code (Универсальный товарный код). Штрих-коды UPC были созданы для ускорения процесса проверки и проведения инвентаризации в магазинах. Код 39 передает текстовую информацию в формате ASCII, цифровых и буквенных значений.

Интернациональные UPC регламентирует компания «Совет по единообразным кодам» (UCC). Создание штрих-кодировки осуществляется также локально, в пределах одной торговой сети. Производитель получает разрешение у UCC войти в систему UPC и платит ежегодную плату за вступление в эту систему. Производитель получает шестизначный идентификационный номер и руководство по его использованию.

Преобразование из штрих-кодов в импульсы

Ширина считывающего луча меньше размера самого узкого штриха и пробела между штрихами, но устройство не реагирует на мелкие пылинки или волоски на коде. Толщина штриха составляет 0,3 мм, печать имеет разрешение 300 dpi. Фотодиод осуществляет прием отражённого светового сигнала и преобразует его в аналоговый электрический, а c помощью дешифратора происходит считывание его как точек-тире кода Морзе и преобразование в цифровой сигнал.

Устройство считывания штрих-кодов работает в 5–7 раз быстрее профессиональных наборщиц, частота ошибок - всего одна на 3 млн символов.
