Бирки для маркировки кабеля
Бирки для маркировки кабеля описание
Неклеевые бирки на кабель применяются для размещения информации на проводах.
Маркировка проводов неклеевыми бирками, которые закрепляются при помощи пластиковых хомутов, позволяет разместить на них существенно больший объем данных, если сравнивать с другими видами маркеров. Если закрепление на жгуте или проводе осуществляется при помощи пластиковых хомутов, то диаметр маркируемого жгута или кабеля напрямую зависит от длины хомута.
Модификации неклеевых бирок на провод:
- Модель В-109 выполняется из белого полиэтилена и может использоваться при температурном режиме, который варьируется в пределах от -40°С до +50°С.
- Модель В-411 изготавливается из полиолефина белого цвета и может применяться при температуре, варьирующейся в диапазоне от -40°С до +50°С.
- Модель В-412 производится из белого полипропилена и может использоваться при температуре, варьирующейся в пределах от -40°С до +100°С.
- Модель В-7597 выполняется из полиэтилена белого цвета и может применяться при температурном режиме, который варьируется в диапазоне от -40°С до +100°С.
Особенности
- Упрощение электромонтажных работ, технического обслуживания объектов и кабельных линий в процессе эксплуатации – на кабельных бирках предоставлен достаточный объем информации о параметрах линии.
- Снижение вероятности возникновения аварийных ситуаций и защита рабочего персонала от травм.
- Сохранность надписей в течение всего периода эксплуатации.
- Возможность подобрать размер бирки в зависимости от диаметра и характеристик проводов.
Формы бирок

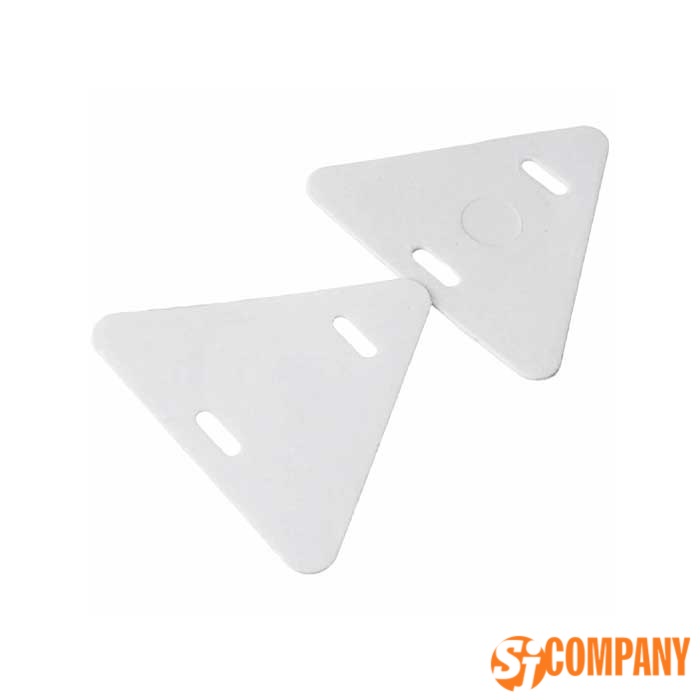

- Треугольные – размещаются в кабельных линиях контрольного или сигнального назначения;

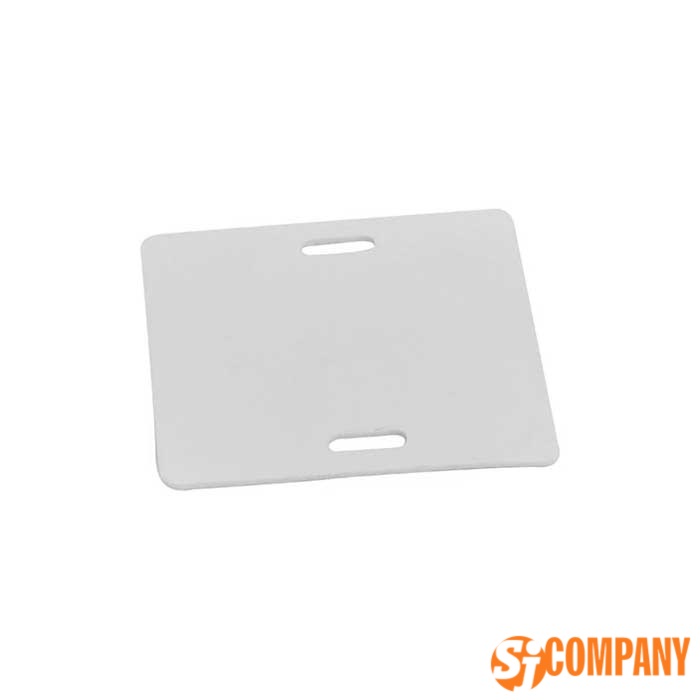

- квадратные – для силовой трассы напряжением до 1 кВ;
- круглые – для силовой трассы напряжением свыше 1 кВ.
Размещение кабельных бирок
Маркировочная кабельная бирка согласно международными стандартами размещается на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, расстояние между маркерами должно составлять 50-70 м.
Кабельные бирки применяются при пересечении трассой преграды, из-за чего проверить визуально сложно (межэтажные перекрытия, стены, перегородки). В таком случае они размещаются с каждой стороны от пройденного препятствия (например, по обе стороны стены).
В основном применяются пластиковые кабельные бирки, такой материал сохраняет свои качества и свойства при воздействии влаги.
Кабельные маркеры HEATEX™
Кабельные маркеры от компании HEATEX™ производятся из материала, имеющего высокую прочность, и предназначаются для осуществления печати на термотрансферном принтере. Кабельные маркеры используются для маркировки жгутов и проводов. Крепление такого маркера производится за счет пластиковых хомутов. Кабельные маркеры HEATEX™ выполняются из безгалогенового полиуретана В-7643, который обладает высокой прочностью и может применяться при температурном режиме, варьирующемся в диапазоне от -40°C до +90°C.
Наименование | Артикул | Количество маркеров в рулоне | Маркеров в ряду | Ширина маркера, мм | Длина маркера, мм | Высота поля печати, мм | Цвет |
HCM-60x10-B7643-BK | brd620344 | 1 000 | 1 | 60,00 | 10,00 | B-7643 | черный |
HCM-60x10-B7643-OR | brd620332 | 1 000 | 1 | 60,00 | 10,00 | B-7643 | оранжевый |
HCM-60x10-B7643-RD | brd620340 | 1 000 | 1 | 60,00 | 10,00 | B-7643 | красный |
HCM-60x10-B7643-WT | brd620328 | 1 000 | 1 | 60,00 | 10,00 | B-7643 | белый |
HCM-60x10-B7643-YL | brd620336 | 1 000 | 1 | 60,00 | 10,00 | B-7643 | желтый |
HCM-75x10-B7643-BK | brd620345 | 1 000 | 1 | 75,00 | 10,00 | B-7643 | черный |
HCM-75x10-B7643-OR | brd620333 | 1 000 | 1 | 75,00 | 10,00 | B-7643 | оранжевый |
HCM-75x10-B7643-RD | brd620341 | 1 000 | 1 | 75,00 | 10,00 | B-7643 | красный |
HCM-75x10-B7643-WT | brd620329 | 1 000 | 1 | 75,00 | 10,00 | B-7643 | белый |
HCM-75x10-B7643-YL | brd620337 | 1 000 | 1 | 75,00 | 10,00 | B-7643 | желтый |
HCM-75x15-B7643-BK | brd620346 | 1 000 | 1 | 75,00 | 15,00 | B-7643 | черный |
HCM-75x15-B7643-OR | brd620334 | 1 000 | 1 | 75,00 | 15,00 | B-7643 | оранжевый |
HCM-75x15-B7643-RD | brd620342 | 1 000 | 1 | 75,00 | 15,00 | B-7643 | красный |
HCM-75x15-B7643-WT | brd620330 | 1 000 | 1 | 75,00 | 15,00 | B-7643 | белый |
HCM-75x15-B7643-YL | brd620338 | 1 000 | 1 | 75,00 | 15,00 | B-7643 | желтый |
HCM-75x25-B7643-BK | brd620347 | 500 | 1 | 75,00 | 25,00 | B-7643 | черный |
HCM-75x25-B7643-OR | brd620335 | 500 | 1 | 75,00 | 25,00 | B-7643 | оранжевый |
HCM-75x25-B7643-RD | brd620343 | 500 | 1 | 75,00 | 25,00 | B-7643 | красный |
HCM-75x25-B7643-WT | brd620331 | 500 | 1 | 75,00 | 25,00 | B-7643 | белый |
HCM-75x25-B7643-YL | brd620339 | 500 | 1 | 75,00 | 25,00 | B-7643 | желтый |
Набор пластиковых хомутов | |||||||
CableTie-3,4*145 | brd620463 | 100 |
